Smarties Eater Demo Bilder

Der Smarties Eater ist ein Versuch von mir ein Programm zu schreiben, dass die vielen Hotpixel, die man bei dem Minolta Dimage A1 bei sehr langen Belichtungszeiten (ca. ab 5 s) bekommt,zu eliminieren, ohne den restlichen Bildinhalt zu stören. Die Bilder unten sollen eine Eindruck von der Wirkungsweise vermitteln. In der Tabelle ist jeweils derselbe Ausschnitt des gesammten Bildes dargestellt. Das ganze Bild (5 MegaPixel) kann durch eine Klick auf den Ausschnitt geladen werden.

Alle Bilder stehen in zwei Komprimierungsstufe zur Verfügung. Zu Beachten ist, dass bei höherer Kompressionstufe die Hotpixel ihrerseits durch die Kompression verwaschen, quasi weichgezeichnet werden.

Konvertierungsweg	Originalbild		Nach Smarties Eater Einsatz
	JPEG-Quality=60%	JPEG-Quality=95%	JPEG-Quality=60%	JPEG-Quality=95%

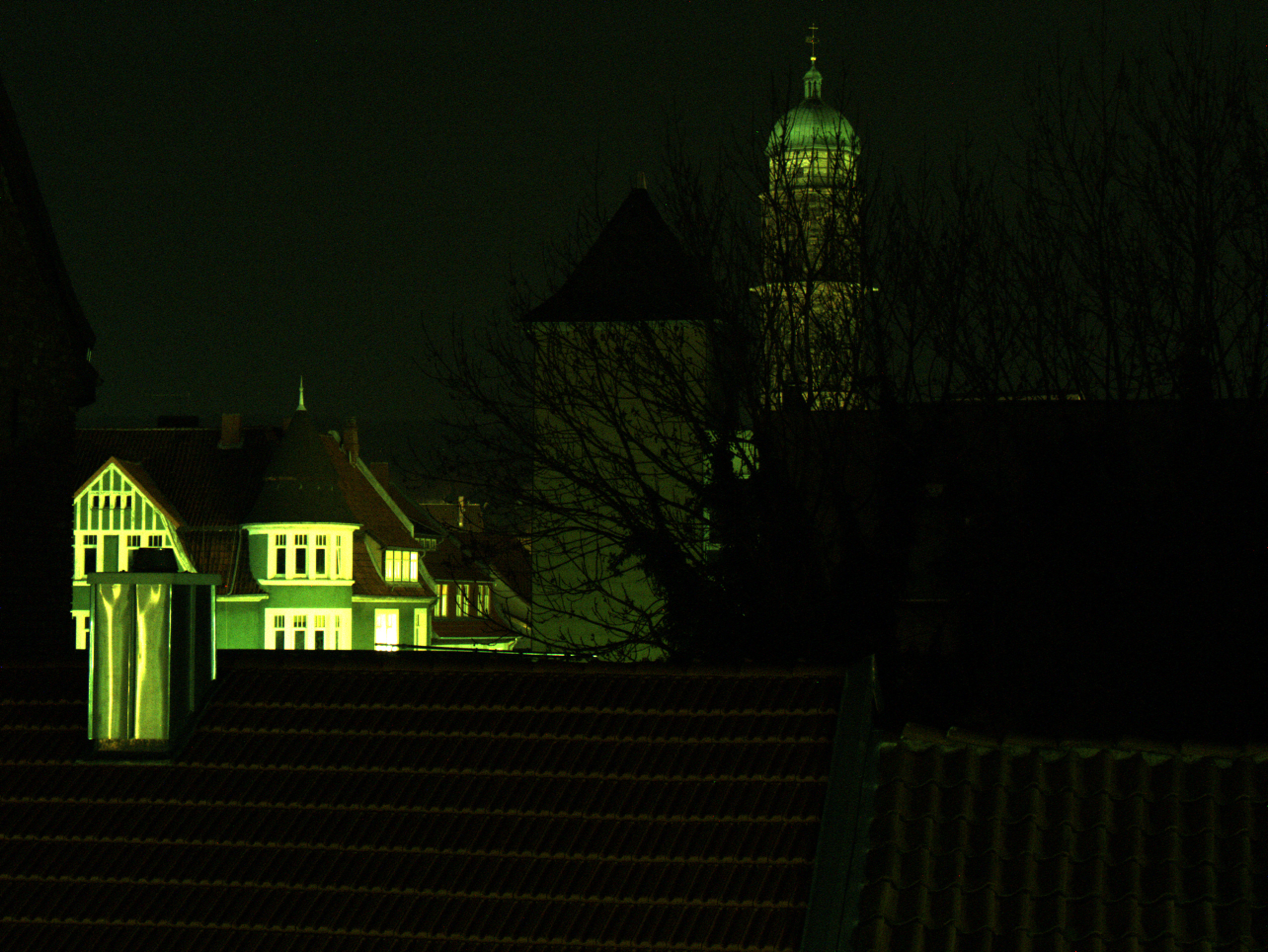

Mit Smarties Eater nach ppm Mit convert nach JPEG	(Vollbild =339 kB)	(Vollbild =2.8 MB)	(Vollbild =318 kB)	(Vollbild =2.7 MB)

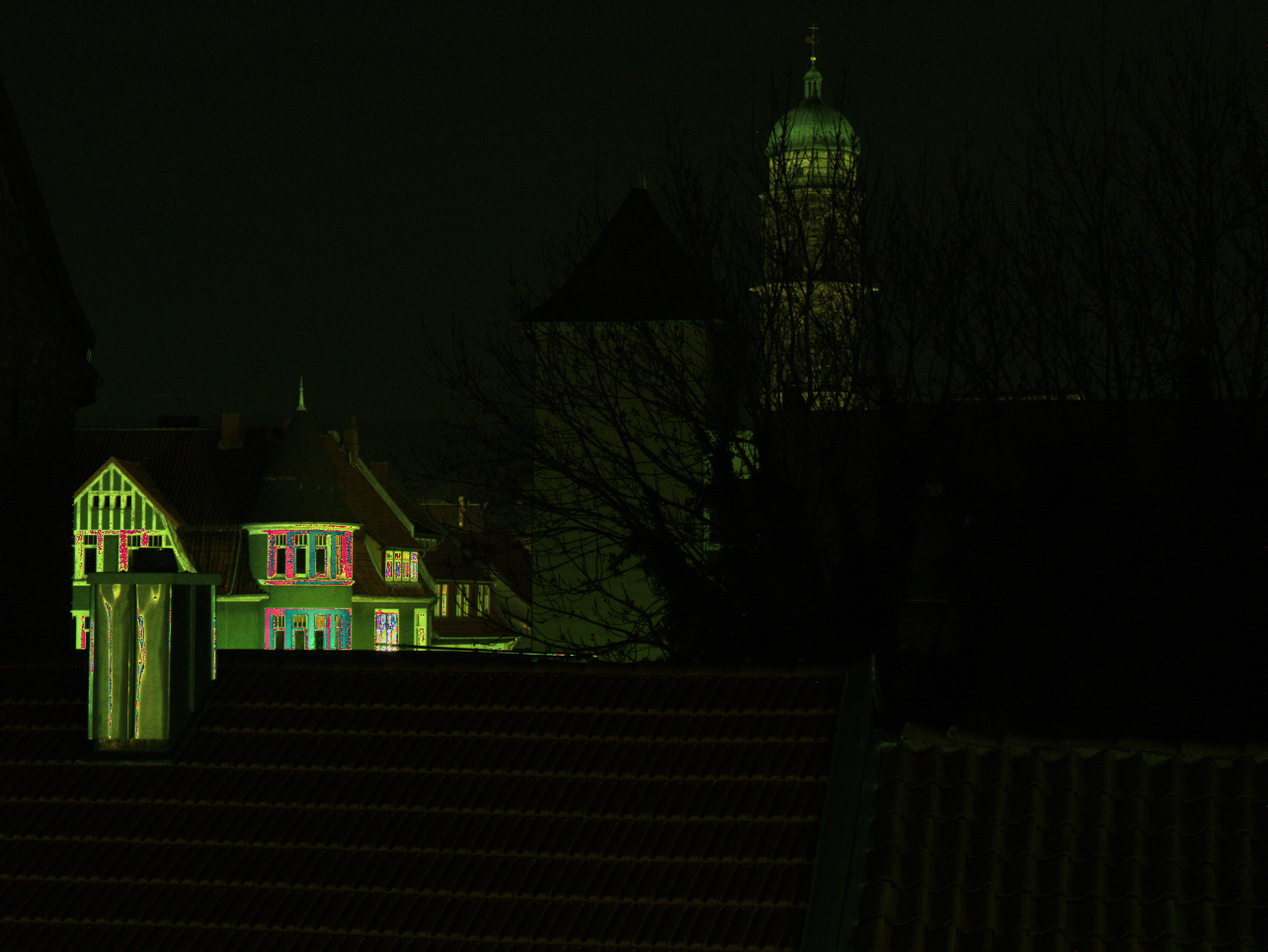

Mit dcraw nach ppm Mit convert nach JPEG	(Vollbild =237 kB)	(Vollbild =2.2 MB)	(Vollbild =219 kB)	(Vollbild =2.1 MB)

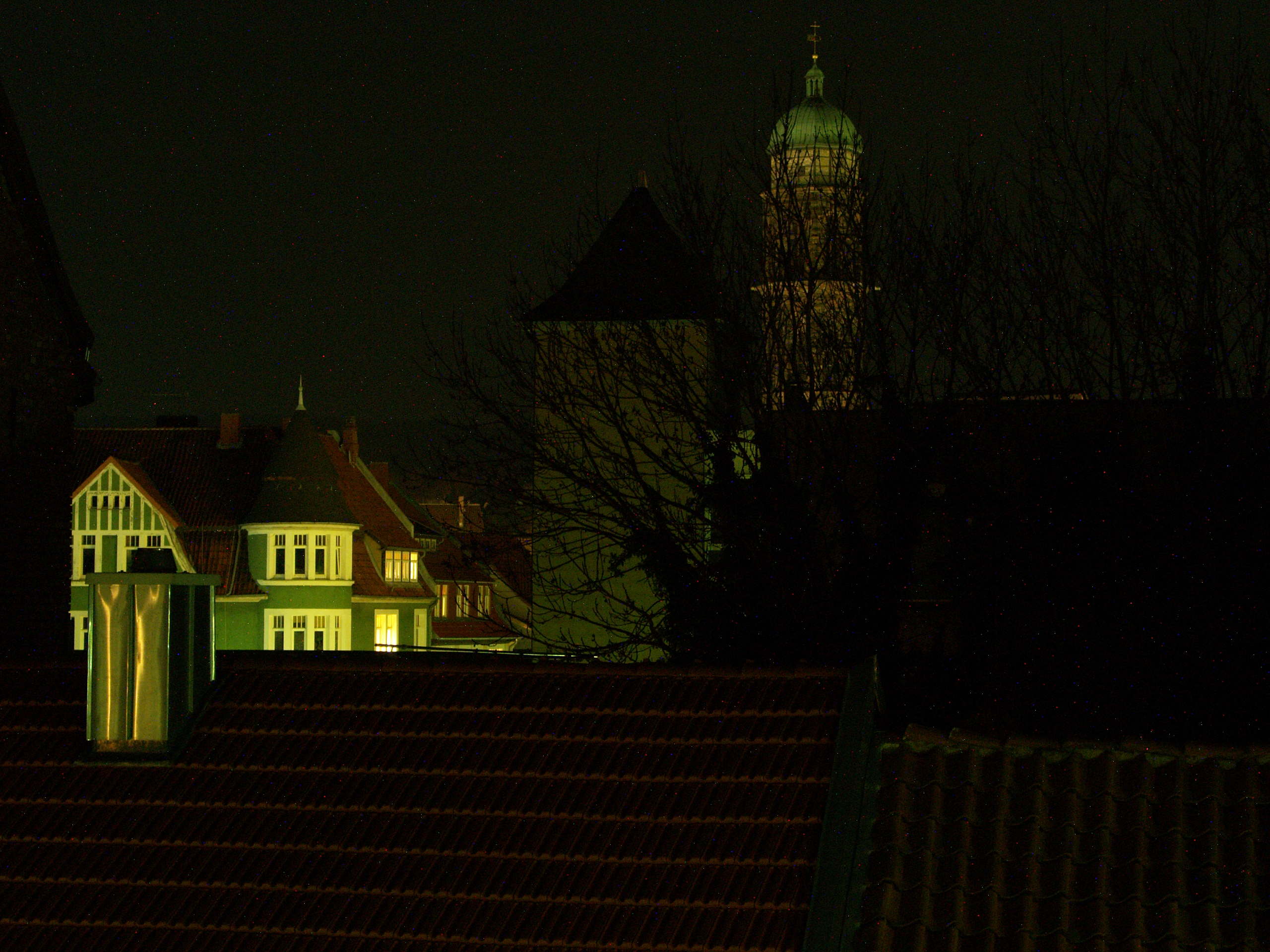

Mit Minolta Dimage Viewer 2.2 direkt nach JPEG	(Vollbild =457 kB)	(Vollbild =2.1 MB)	(Vollbild =434 kB)	(Vollbild =2.0 MB)

Anmerkung zum Vorgehen

• Der Smarties Eater liefert neben dem gereinigten raw-Image auch zwei ppm-Dateien. Diese entsprechen dem ungereinigten und und dem gereinigten raw-Image. Sie wurden aus den raw-images durch folgende einfache Interpolation gewonnen:
  • In jedem Block von 2x2 Pixeln des raw-images kommen je ein rotes und ein blaues Pixel vor. Diese wurden auf alle Pixel des 2x2 Pixel-Block übertragen.
  • In jeder Zeile eine Blocks von 2x2 Pixeln des raw-images kommen je ein grünes Pixel vor. Dieses wurde auf das andere Pixel derselben Zeile übertragen.
  • Damit sind im interpolierten Image die urspünglichen Sensorpixel noch eindeutig identifizierbar und nicht verwischt.
  • Zum besseren Verständnis das ganze noch mal grafisch:

    Ausgangsbild (raw-image)		interpoliertes Bild
    	-------->

• Das originale Raw-Image parrallel mit
  • dcraw in ein ppm und
  • mit dem Minolta Dimage Viewer in ein JPEG konvertiert.
  Die Konvertierung mit dcraw wurde ohne spezifische Optionen durchgeführt.
• Dasselbe geschah mit dem gereinigten raw-image
• Die von dcraw erzeugten ppms wurden mit convert auf dem ImageMagick-Paket nach JPEG konvertiert
• Die vom Smarties Eater erzeugten ppms sind etwas zu dunkel. Daher wurde bei der Konvertierung mach JPEG mit convert zusätzlich die Option -normalize verwendet.
• Alle JPEGs wurden in zwei Qualitätsstufen erzeugt:
  • Bei convert mit den Optionen -quality 60 und -quality 95
  • Beim Minolta Dimage Viewer wurden die Stufen 5 (= geringe Kompression) und 40 (=höhere Kompression) verwendet. Der Minolta Dimage Viewer kehrt offenbar die Skala für die Qualität des erzeugten JPEG um.
• Weitere Bearbeitungen (Weichzeichnung, Schärfung etc.) wurden nicht vorgenommen.
• Alle Konvertierungen wurden auf einem LinuxMac (Bule&White PowerMac G3 350 MHz) unter SuSE 7.3 durchgeführt, bis auf die Konvertierungen mit dem Minolta Dimage Viewer. Diese fanden auf einem iBook (500 Mhz G3, DualUSB) statt.
